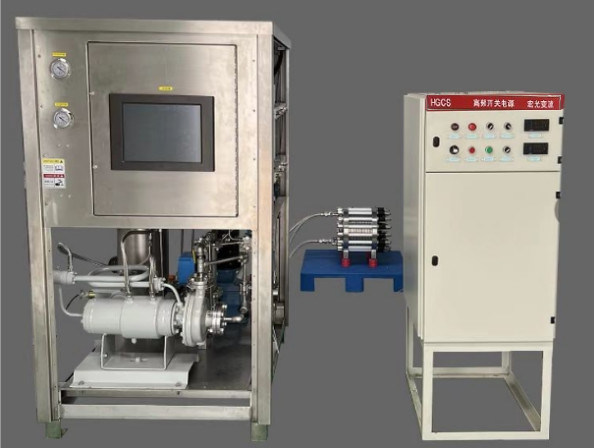

Eficiência elevada da planta do hidrogênio pela eletrólise da água

1. Introdução



A produção do hidrogênio pela eletrólise da água tem as vantagens do local flexível da aplicação, da pureza alta do produto, da grande flexibilidade da operação, do equipamento simples e do alto nível da automatização, e é amplamente utilizada em campos industriais, comerciais e civis. Em resposta ao baixo-carbono e à energia verde do país, a produção do hidrogênio pela eletrólise da água é distribuída extensamente nos lugares para a energia verde tal como fotovoltaico e energias eólicas



2. Características técnicas



•A gaxeta de selagem adota o material de polímero novo para assegurar o desempenho de selagem da pilha eletrolítica.
•O electrolyzer usa o pano asbesto-livre do diafragma, que pode reduzir o consumo de energia, é verde e a favor do meio ambiente, não tem nenhum carcinogêneo, e não o precisa de limpar o filtro.
• Função perfeita do alarme do bloqueio.
•Adote o controle independente do PLC, com função da auto-recuperação da falha.
•Pegada pequena e disposição compacta do equipamento.
• Operação estável, ininterrupto ao longo do ano.
•Automatizado altamente, permitindo gestão 2nãa pilotado no local.
• Sob o caudal 30%-100%, a carga pode ser ajustada livremente, e a operação é segura e estável.
• O equipamento tem a vida útil longa e a confiança alta.



3. Breve introdução de fluxo de processo



A água crua (água pura) no tanque de água crua é injetada no purificador do hidrogênio-oxigênio através da bomba da fonte de água, e a lixívia no gás é lavada e entra então no separador do hidrogênio-oxigênio. O electrolyzer produz o hidrogênio e o oxigênio sob a eletrólise da C.C. O hidrogênio e o oxigênio são separados, lavados e refrigerados pelo separador do hidrogênio-oxigênio, e a água separada pelo separador da entrada da água é descarregada através da tubulação de dreno. O oxigênio é saída pela válvula de regulamento através do encanamento da tomada do oxigênio, e o usuário pode escolher esvaziá-lo ou armazená-lo para o uso de acordo com a situação do uso. A produção de hidrogênio é regulada da tomada do separador da gás-água através de uma válvula de regulamento.



A água da composição para o tanque água-selado é a água refrigerando das utilidades. O armário do retificador é refrigerado por tiristores.
O grupo inteiro de sistema de produção do hidrogênio é controlado pelo programa do PLC para correr inteiramente automaticamente, para parar automaticamente, detectar automaticamente e controlar. Tem funções de controle tais como alarmes e correntes a todos os níveis, e realiza o nível da automatização de começo do um-botão. Com função da operação manual. Quando o PLC falha, o sistema pode ser operado manualmente para assegurar a produção contínua de hidrogênio pelo sistema.



4. Parâmetros técnicos e equipamento



Electrolyzer:



Processamento da purificação	50~1000Nm ³ /h
Pureza H2	99.99~99.999%
Ponto de condensação	-60℃



Purificação:



Capacidade de produção do hidrogênio	50~1000Nm ³ /h
Pressão da operação	1.6MPa
