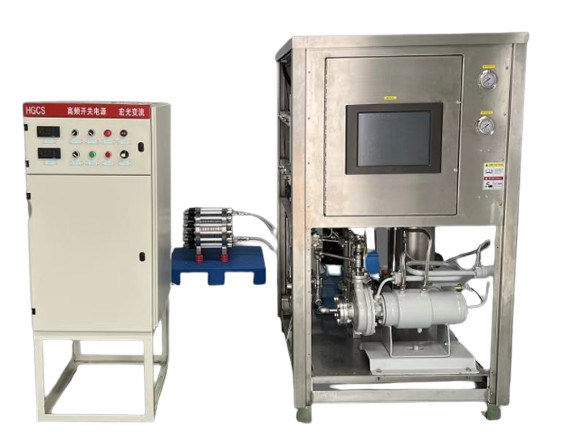

Eficiência elevada da planta do hidrogênio pela eletrólise da água

1. Introdução



A produção do hidrogênio pela eletrólise da água tem as vantagens de locais flexíveis da aplicação, da pureza alta do produto, da flexibilidade operacional alta, do equipamento simples, e do alto nível da automatização, e é amplamente utilizada em campos industriais, comerciais, e civis. Em resposta ao baixo-carbono e à energia verde de China, a produção do hidrogênio da eletrólise da água é amplamente utilizada em campos verdes da energia tais como o photovoltaics e as energias eólicas.



2. Características técnicas



• A gaxeta de selagem adota um novo tipo de material de polímero para assegurar o desempenho de selagem da pilha eletrolítica.

• A pilha eletrolítica usando o pano asbesto-livre do diafragma que pode reduzir o consumo de energia, para ser verde e a favor do meio ambiente, carcinogêneos livra, e nenhuma necessidade aos filtros limpos.

• Função de bloqueio perfeita do alarme.

• Adote o controle independente do PLC, função da auto-recuperação da falha.

• Pegada pequena e disposição compacta do equipamento.

• A operação estável e pode correr continuamente ao longo do ano sem parar.

• Nível elevado de automatização, que pode realizar gestão 2nãa pilotado no local.

• Sob o fluxo 30%-100%, a carga pode ser ajustada livremente, e pode correr com segurança e estavelmente.

• O equipamento tem a vida útil longa e a confiança alta.



3. Breve introdução de fluxo de processo



A água crua (água pura) no tanque de água crua é injetada no purificador do hidrogênio-oxigênio através da bomba da fonte de água, e a lixívia no gás é lavada e entra então no separador do hidrogênio-oxigênio. O electrolyzer produz o hidrogênio e o oxigênio sob a eletrólise de corrente contínua. O hidrogênio e o oxigênio são separados, lavados e refrigerados pelo separador do hidrogênio-oxigênio respectivamente, e a água separada pelo separador da entrada da água é descarregada através da tubulação de dreno. O oxigênio é saída pela válvula de regulamento através da tubulação da tomada do oxigênio, e o usuário pode escolher esvaziá-la ou armazenar para o uso de acordo com o uso. A saída do hidrogênio é regulada da tomada do separador da gás-água através de uma válvula de regulamento.



A água suplementar para o tanque da selagem da água é água refrigerando da seção de serviço público. O armário do retificador é refrigerado pelo tiristor.



O conjunto completo de sistema de produção do hidrogênio é operação totalmente automático controlada pelo programa do PLC, que é parada programada automática, detecção automática e controle. Tem os vários níveis de alarme, de corrente e de outras funções de controle, para conseguir o nível da automatização de começo do um-botão. E tem a função da operação manual. Quando o PLC falha, o sistema pode manualmente ser operado para assegurar-se de que o sistema produza o hidrogênio continuamente.



4. Parâmetros técnicos e equipamento



Electrolyzer:



Processamento da purificação	50~1000Nm ³ /h
Pureza H2	99.99~99.999%
Ponto de condensação	-60℃



Purificação:



Capacidade de produção do hidrogênio	50~1000Nm ³ /h
Pressão da operação	1.6MPa
