Nm3/H da unidade de produção 5000 a 100000 da planta do hidrogênio do de alta capacidade PSA

5000-100000 unidade do hidrogênio PSA da capacidade de Nm3/H/unidade da adsorção balanço da pressão

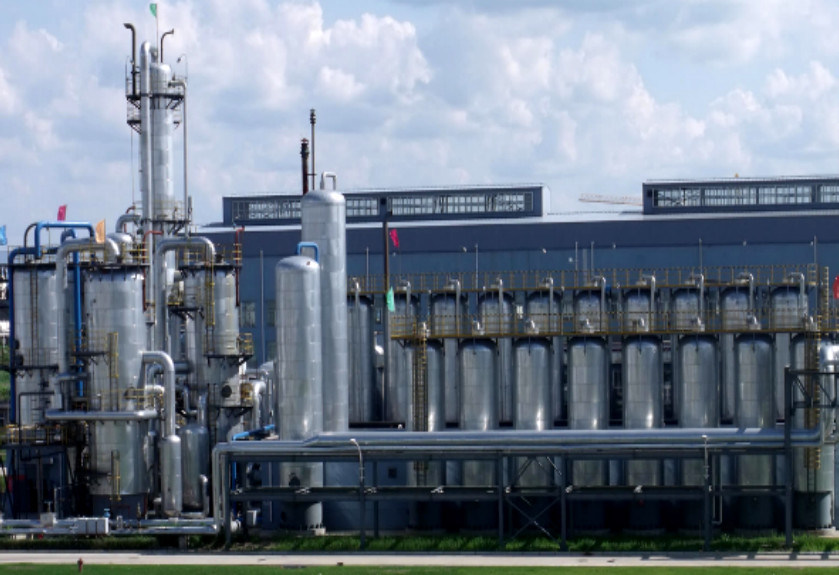

Unidade do hidrogênio PSA

As características, o princípio do processo e o fluxo de processo da tecnologia do decarburization da PSA são basicamente as mesmas que aquela da PSA em refinar o hidrogênio.

A diferença encontra-se naquela que o gás cru da PSA é mistura dióxido-rica do carbono e o gás do produto pode ser hidrogênio, nitrogênio, e monóxido de carbono.

Características

• A tecnologia de produção é madura e a operação é segura
• O fluxo de processo é simplificado e fácil de operar é acompanhado com uma ação alerta para a partida e a parada programada
• A automatização é alta, e a operação e o controle são simples e seguros
• A operação é estável, segura e segura
• Menos ocupação e investimento da terra podem ser recuperados em um curto período de tempo
• Eficaz na redução de custos na operação e na produção
• Recupere o CO2 com a concentração alta >90%

Princípio do processo

A descarbonização utiliza as propriedades dos adsorventes que fixam seletivamente o dióxido de carbono de uma mistura de gases sob circunstâncias pressurizadas para separar o dióxido de carbono de outros componentes do gás.
Ao mesmo tempo, o adsorvente libera o gás fixado do dióxido de carbono sob a pressão reduzida, de modo que o adsorvente recupere sua capacidade da adsorção. De acordo com as exigências diferentes dos clientes no índice do dióxido de carbono do produto, uma ou dois fases da operação são adotadas para assegurar o rendimento e o índice estável dos ingredientes ativos.

Descrição de processo

Os ricos do CO2 alimentam o gás pretreated e são participados então no sistema da PSA da parte inferior da torre da adsorção. O gás refinado (H2, N2, CO) é obtido da parte superior da torre.

Da parte inferior da torre, nós conseguimos o gás da dessorção (o índice principal é CO2) assim recuperar o CO2 ou liberá-lo na atmosfera.

Desempenho

• Capacidade: 5,000~100,000 nanômetro³/h
• CO2 permanecendo: ≤ 0,2% (v/v)
• Pressão: 0.3~3.6MPa (G)
• Recuperação do hidrogênio: ≥98% (v/v)
• Recuperação do nitrogênio: ≥90% (v/v)
• Recuperação do CO: ≥92% (v/v)

Aplicação

• Remoção e purificação do CO2 do gás de água e semi do gás de água
• Remoção e purificação do CO2 do gás do deslocamento
• Remoção e purificação do CO2 do gás da pirólise do rachamento do metanol
• Remoção ou concentração do CO2 de outras fontes de CO2 – gás ricos
•
