Aplicação: | geração no local do hidrogênio | Desempenho: | Reliabilityy alto |
---|---|---|---|
Pegada: | Modularização | Tecnologia: | Tecnologia dedicada da descarbonização |
automatização: | Alto nível | Eficiência: | Alto |
Realçar: | sistema da purificação do hidrogênio,Equipamento de produção do hidrogênio |

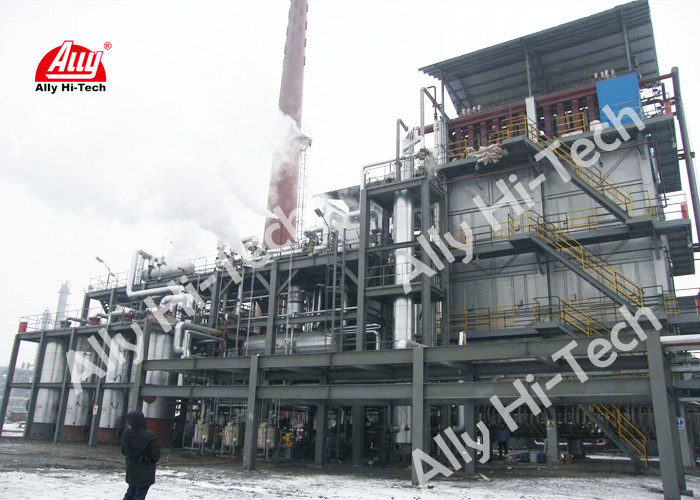

Grande escala no gerador do hidrogênio do local, equipamento de produção do hidrogênio
Geral
A Olá!-tecnologia do aliado aperfeiçoou o processo de SMR, de incluidng o reformista, de rede (HEN) da inversão térmica e de sistema da purificação, para reduzir o investmetn principal e o consumo do gás natural, com base no sistema da preparação do gás de processo da síntese da amônia. Tipicamente, a Olá!-tecnologia do aliado foi contratada na otimização do reformista e concedeu mais de 6 patentes neste campo. A Olá!-tecnologia do aliado forneceu a solução do hidrogênio uma capacidade de 50 NCMH para os Olympics do Pequim baseados no processo de SMR associado com a PSA em 2008.
Características
Operação madura da tecnologia de produção, a segura e a segura.
Controle de operação seguro e prático com alto nível da automatização.
Baixos custos de operação e período de reembolso curto.
O gás de escape da PSA recuperado como o combustível reduz o consumo de combustível e as emissões de exaustão.
A tecnologia dedicada da descarbonização (isto é remoção do CO2) é adotada para melhorar a recuperação do hidrogênio e o byproduct
Diagrama esquemático do processo
Descrição de processo
O gás da dessulfuração é misturado com o vapor conforme uma determinada relação. O mixutre corre através dos tubos do reformista, onde converte nos syngas que consistem dióxido em monóxido do hidrogênio e de carbono e em carbono e metano e vapor sem reação na presença do catalizador. Um sistema da inversão térmica está usado como o preaquecedor, quando um conversor do deslocamento introducted para converter o carbono monoixed no dióxido extra do hidrogênio e de carbono. O gás resultante participa em uma unidade da PSA, onde o hidrogênio seja separado dos outros gás. O gás de escape da PSA é recuperado como o combustível.
Reação
CH4+H2O →3H2+CO - Q
→ H2 +CO2+Q DE CO+H2O
Desempenho
Capacidade do hidrogênio: 3.000 ~ 50.000 nanômetro3/h
Pureza do hidrogênio: 99% ~ 99,99% (v/v)
Pressão do hidrogênio: 1,3 ~ MPa 3,0 (G)
Temperatura: ambiental
