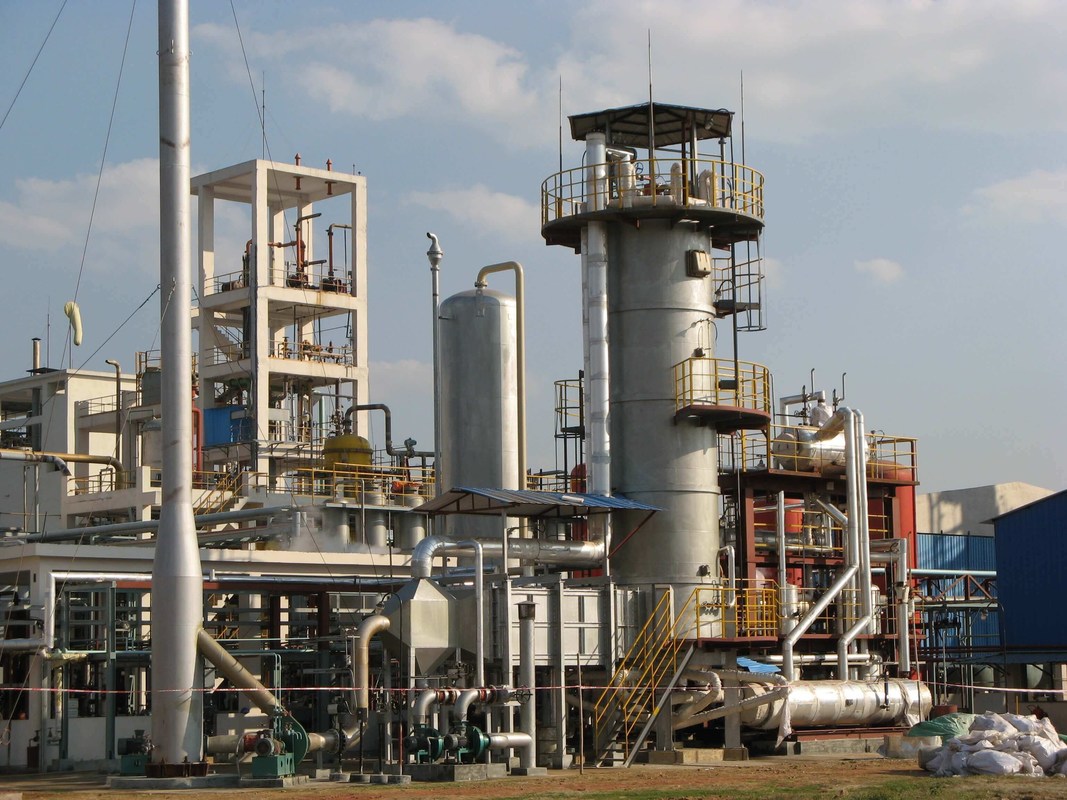

Gerador industrial do hidrogênio da escala média por SMR 600 Nm3/H - 3000 Nm3/H

Características

• Operação madura da tecnologia de produção, a segura e a segura.
• Controle de operação seguro e prático com um alto nível da automatização.
• Baixos custos de operação e período de reembolso curto.
• O gás de escape da PSA recuperado como o combustível reduz o consumo de combustível e as emissões de exaustão.
• Patim da pré-fabricação
• Reformista parte-ateado fogo pré-fabricado do cilindro que salvar o trabalho no local enorme da instalação

Diagrama esquemático do processo

Descrição de processo

O gás da dessulfuração é misturado com o vapor conforme uma determinada relação. O mixutre corre através dos tubos do reformista, onde converte nos syngas que consistem dióxido em monóxido do hidrogênio e de carbono e em carbono e metano e vapor sem reação na presença dos catalizadores.

Um sistema da inversão térmica está usado como um preaquecedor, quando um conversor do deslocamento for introduzido para converter o carbono monoixed no dióxido extra do hidrogênio e de carbono. O gás resultante participa em uma unidade da PSA, onde o hidrogênio seja separado dos outros gás. O gás de escape da PSA é recuperado como o combustível.

Fórmula da reação

1. CH₄+H2O →3H2+CO - Q
2. → H₂ +CO2+Q DE CO+H2O

Desempenho

• Capacidade do hidrogênio: 600 ~ 3.000 nanômetro³/h

• Pureza do hidrogênio: 99% ~ 99,999% (v/v)

• Pressão do hidrogênio: 1,3 ~ MPa 3,0 (G)

• Temperatura: ambiental
