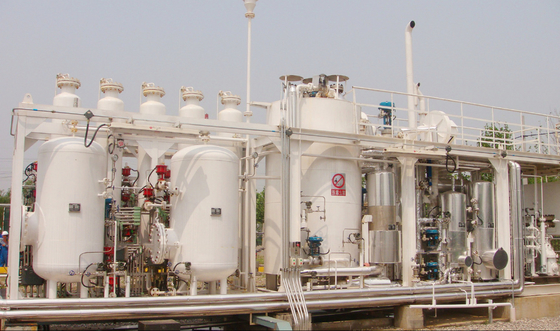

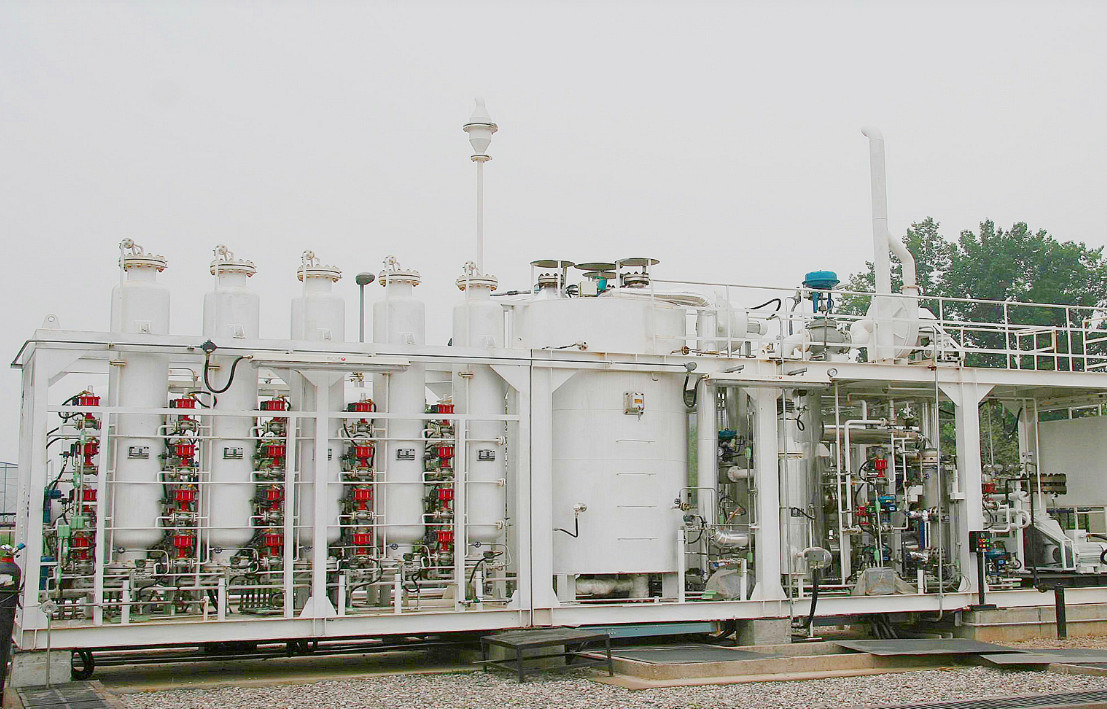

Gerador alto do hidrogênio do gás natural da automatização pela pegada do estojo compacto de SMR

Gerador alto do hidrogênio do gás natural da automatização pela pegada do estojo compacto de SMR

General

Utilize o sistema de fonte existente do metanol, a rede natural do gasoduto, as estações de reabastecimento de CNG e de GNL e outras facilidades para construir ou expandir ou construir a produção detalhada nova do hidrogênio e estações de reabastecimento com base em estações existentes. Com a produção e a hidrogenação do hidrogênio da em-estação, a relação do transporte do hidrogênio é reduzida, e o custo da produção, do armazenamento e do transporte do hidrogênio é reduzido. Esta tecnologia pode minimizar o preço do hidrogênio no ponto de venda, e o custo do combustível para veículos hidrogênio-abastecidos é comparável àquele de veículos da gasolina. Mas é mais a favor do meio ambiente e na linha da tendência de energia futura.

Características técnicas

1. A automatização alta reduz a carga de trabalho dos operadores;
2. O gás da matéria prima e gás de combustível para adotar o gás natural dos níveis diferentes da pressão, que podem eficazmente salvar a energia e reduzir o consumo;
3. A flexibilidade da operação da unidade de produção do hidrogênio é grande, e não há nenhum tanque de armazenamento do hidrogênio da grande-capacidade, assim que a unidade de produção do hidrogênio pode correr continuamente;
4. o equipamento Patim-montado da produção e da compressão do hidrogênio ocupa uma pegada pequena;
5. Os cilindros de alta pressão são usados para armazenar o hidrogênio, que é maduro, seguro e seguro;
6. Hidrogênio de alta pressão que carrega nas fases, taxa de utilização alta de capacidade do equipamento do armazenamento de gás;
7. A escolha do local de estações do combustível do hidrogênio pode utilizar estações de reabastecimento existentes do gás natural, que é fácil de promover.

Processo técnico

Usando o gás natural como a matéria prima, o hidrogênio da alto-pureza é produzido pela reforma de vapor (SMR) + a adsorção do balanço da transformação + da pressão (PSA). O hidrogênio preparado é pressurizado a 20MPa pelo compressor e incorpora o grupo do cilindro do armazenamento do hidrogênio 20MPa. O hidrogênio no grupo da garrafa do armazenamento do hidrogênio 20MPa pode ser transportado pelo reboque, ou pode continuamente ser pressurizado a 45MPa ou a MPa 90 antes de entrar na garrafa do armazenamento do hidrogênio 45MPa ou 90Mpa. O hidrogênio é vendido aos veículos da célula combustível através das máquinas da hidrogenação.

Especificação

• Saída nominal do hidrogênio: 50 Nm3/h
• Pureza do hidrogênio: tipicamente 99,99 vol.%; pureza mais alta costurada;
• Pressão no BL: 0,8 ~ MPa 1,4.

• Consumo do gás natural: 0,45 Nm3/Nm3-H2
• Dimensão de empacotamento: 6,0 x 2,3 x 3,5
